余吾煤业：一创新项目获国家实用新型专利发布时间：2022-05-06 来源：潞安化工集团网站 访问量：次
近日，余吾煤业研制的“一种可旋转式孔板流量计”荣获了国家实用新型专利证书，同时在集团2021年职工“五小”创新竞赛中该创新项目获得了“个人名字命名奖”。
据了解，煤矿瓦斯管路的流量监测通过孔板流量计实现，主要设置在瓦斯抽放主管、分管和支管上。其工作原理是流体流经管道内孔板时，流体将会在孔板处形成局部收缩，从而使流速增大，静压力降低，导致孔板前后产生压差，根据孔板前后压差的变化间接地反映出管路中流量介质的流速。由于在用流量计的孔板都是固定设置，不进行数据观测时孔板缩径增加流通阻力，影响介质流动，存在孔板压损大的现象。为从根本上解决“孔板压损较大”这一问题，该公司瓦斯治理研究中心技术人员现场调研、查阅资料、联系厂家，在原有孔板流量计的基础上，自主研发了“一种可旋转式孔板流量计”，在减少旁通管路安装的同时，实现了瓦斯抽采数据的快速、准确测量。

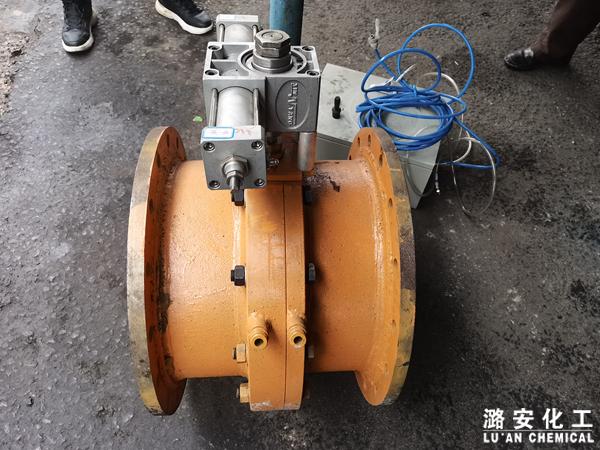

2021年6月第一款DN159瓦斯管路可旋转式孔板流量计问世，在S5102胶顺千米钻场中现场试验。该流量计在孔板突出手柄处外接一个控制器，可调节孔板进行0°和90°旋转，孔板在0°时正常抽采降低管路阻力，在90°时实现正常的孔板观测功能，通过与固定安装的孔板比对，测量误差在±0.01m3/min以内，测量精度满足要求。
